Luftforvarmer

Luftforvarmer

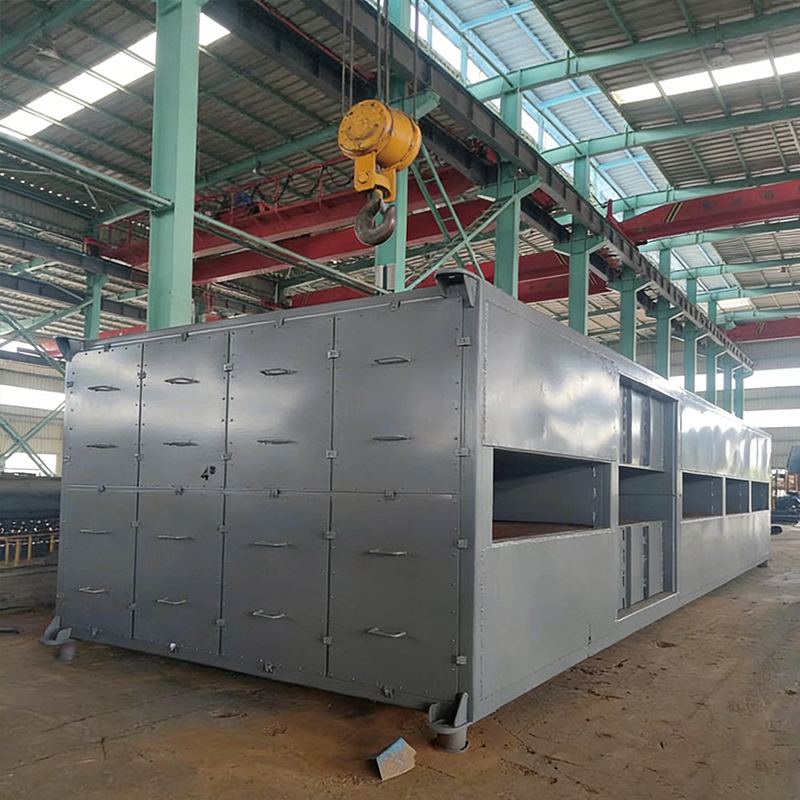

En luftforvarmer er en varmeveksler monteret i røggaskanalen i kedlens bagende. Den genvinder spildvarme fra røggassen for at opvarme forbrændingsluften, der kommer ind i kedlen. I et typisk kedelsystem er luftforvarmeren den sidste enhed, der genvinder varme fra røggassen.

Kontakt os
  • Funktioner
  • Besked
Funktioner

Kernefunktioner:
Forbedring af kedlens effektivitet: Dette er det primære formål. Ved at forvarme forbrændingsluften kræver kedlen mindre brændsel for at opvarme vand til damp. Typisk stiger kedlens effektivitet med ca. 1 % for hver 20°C stigning i forbrændingslufttemperaturen.
Forbedring af forbrændingsforhold: Varm luft fremmer en mere fuldstændig og stabil forbrænding (især for pulveriseret kul i kraftværkskedler), hvilket reducerer dannelsen af uforbrændte kulpartikler og kulilte.
Tørring og forvarmning af brændstof: I kulfyrede kedler bruges varm luft typisk til at transportere pulveriseret kul til brænderen og tørre kullet inden forbrænding, hvilket er afgørende for en effektiv forbrænding.
Afhjælpning af lavtemperaturkorrosion: Ved at øge temperaturen på metalkomponenter ved kedlens ende (såsom economizers), hjælper det med at forhindre dugpunktskorrosion forårsaget af kondensering af svovlsyredampe fra røggassen på væggene.
Hovedtyper af luftforvarmere:
1. Rørformet luftforvarmer: En simpel statisk varmeveksler.
Arbejdsprincip: Røggas strømmer gennem røret, mens forbrændingsluft strømmer sideværts hen over røret. Metalrørsvæggen fungerer som en varmeoverførselsflade, der overfører varme fra røggassen til luften.
2. Roterende luftforvarmer: En dynamisk, kontinuerligt roterende varmeveksler.
Arbejdsprincip: Kernekomponenten er en rotor fyldt med varmelagringselementer (korrugerede metalplader), langsomt roteret af en motor.
Røggas side: En del af rotoren går gennem røggaspassagen, hvor varmelagerelementerne optager varme fra røggassen.
Luftside: Den anden del af rotoren passerer gennem luftpassagen, hvor højtemperaturvarmelagerelementerne frigiver den lagrede varme til den kølige luft.
Gennem den kontinuerlige rotation af rotoren fuldføres en cyklisk varmeabsorptions- og frigivelsesproces.



Ansøgningsscenarier:
Elindustri: Især for store kulfyrede kraftværkskedler er det et centralt stykke udstyr til at forbedre effektiviteten og reducere kulforbruget.
Metallurgisk industri: Anvendes i højovne, varmeovne, udglødningsovne osv., til at genvinde spildvarme fra højtemperatur røggas, spare brændstof og øge ovntemperaturen.
Kemiske industrier og olieraffineringsindustrier: Anvendes i forskellige procesopvarmningsovne og kedler for at forbedre den termiske effektivitet af hele produktionsenheden.
Byggemateriale industri: Såsom cementovne, glassmelteovne osv., der udnytter spildvarme til forbrænding, er det et vigtigt stykke udstyr til at opnå energibesparelse og emissionsreduktion.





Relaterede produkter
Om
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China air preheater boiler manufacturer and flue gas air preheater supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Hædersbevis
  • Certificering af ledelsessystem for arbejdsmiljø og sikkerhed
  • Certificering af miljøledelsessystem
  • Certificering af kvalitetsstyringssystem
  • Certificering
  • Autorisationsbevis
  • Produktionslicens for Special Equipment People's Republic of China
  • Produktionslicens for Special Equipment People's Republic of China
  • Certificering
  • Certificering
Nyheder
Branchekendskab

Hvad er en luftforvarmer i en kedel? An luftforvarmer i en kedel er en varmegenvindingsanordning, der opfanger spildvarme fra røggas, der kommer ud af kedelfyret og overfører den til indgående forbrændingsluft. Ved at hæve forbrændingsluftens temperatur kan den luftforvarmer kedel systemet forbedrer den termiske effektivitet, reducerer brændstofforbruget og sænker drivhusgasemissionerne. Typisk forlader røggas kedeløkonomizeren ved 250-350°C, og en luftforvarmer i kedel kan reducere denne udstødningstemperatur til 120-160°C, mens forbrændingsluften forvarmes til 200-300°C. Som en Kina luftforvarmer specialist, Jiangsu Shineng Chemical Equipment Co., Ltd. leverer højtydende røggasgenvindingsløsninger. Som Kinas producent af røggasgenvindingsenheder og spildvarmegenvindingssystemfirma, Jiangsu Shineng Chemical Equipment Co., Ltd, grundlagt i 2005, har virksomheden specialiseret sig i forskning og udvikling og fremstilling af røggasaffaldsvarmegenvindingssystemer og kemisk udstyr, der besidder omfattende interne kapaciteter, der spænder fra varmerørsudvikling og nikkelbaseret stoflodning. Vores produkter er meget udbredt i kulkemi-, metallurgi-, elproduktions- og syntetisk ammoniakindustrier og er blevet eksporteret til oversøiske markeder. Som ledende producent af kedelluftforvarmer og leverandør af luftforvarmer , Jiangsu Shineng hjælper industrianlæg med at opnå kedeleffektivitetsgevinster 8-12 % , hvilket betyder betydelige brændstofbesparelser og kulstofreduktion.

Ifølge det amerikanske energiministerium forbedrer hver 20°C stigning i forbrændingslufttemperaturen kedlens effektivitet med ca. 1 %. For en 100 ton i timen dampkedel, en luftforvarmer kedel systemet kan spare 3.800-5.400 tons kulækvivalent årligt. Over 180.000 industrikedler verden over (IEA data 2025) fungerer stadig uden luftforvarmere, hvilket repræsenterer en enorm mulighed for energibesparelse.

1. Hvordan fungerer en luftforvarmer i en kedel? (Varmeoverførselsmekanisme)

Den luftforvarmer i en kedel fungerer efter princippet om kryds- eller modstrømsvarmeveksling mellem varm røggas og kold forbrændingsluft. Røggas kommer, efter at have forladt overhednings- og economizersektionerne (typisk 280-350°C), ind i luftforvarmerens gasside. Samtidig presses den omgivende forbrændingsluft (20-30°C) gennem luftsiden af ​​en tvungen trækventilator. Varmeoverførsel gennem metalliske varmeoverførselsflader - enten rørformede elementer (skal-og-rør-design) eller roterende regenerative matricer (Ljungström-type). I et typisk rør Kina røggas luftforvarmer , røggas strømmer inde i rørene, mens luft strømmer tværs gennem rørbundtet. Varmeoverførselskoefficienten spænder fra 30 til 60 W/m²·K til gas-til-gas service, der kræver udvidet overfladeareal (finner) for at opnå kompakte designs. Til en 150 t/t kulfyret kedel, en veldesignet leverandør af luftforvarmer systemet opnår røggastemperaturreduktion fra 320°C til 145°C, samtidig med at lufttemperaturen hæves fra 25°C til 265°C. Den genvundne varme udgør 4,8 MW, hvilket øger den samlede kedelvirkningsgrad fra 82 % til 91 % (baseret på højere varmeværdi).

To hovedtyper dominerer markedet: (1) rørformede luftforvarmere med stationære rørbundter (lav lækage, velegnet til rene brændstoffer) og (2) regenerative luftforvarmere (roterende matrix med tætningssystem, ideel til højkapacitetsenheder). Jiangsu Shineng's producent af kedelluftforvarmer ekspertise dækker begge designs, med rørformede enheder, der holder 15-20 år, og regenerative enheder, der kræver periodisk tætningsudskiftning hvert 5.-7. år.

2. Sammenligning af luftforvarmertyper – rørformede vs. regenerative designs

Den table below compares key characteristics of the two main luftforvarmer kedel konfigurationer. Data baseret på ASME PTC 4.3 og Jiangsu Shineng felterfaring.

Tabel 1: Sammenligning af design af rørformede vs. regenerative luftforvarmere
Parameter Rørformet luftforvarmer Regenerativ luftforvarmer
Varmeoverførselseffektivitet (%) 55 – 70 % 70 – 85 %
Luftlækagerate (%) 1 – 3 % 5 – 12 %
Typisk fodaftryk Mellem til stor Kompakt
Vedligeholdelsesfrekvens Lav (rengøringsrør) Moderat (forseglingsjustering)
Varmegenvindingseffektivitet – luftforvarmer i kedeldesign Ingen luftforvarmer (basislinje) 0% restitution Rørformet luftforvarmer 55 – 70 % Regenerativ luftforvarmer 70 – 85 % Højere varmegenvinding reducerer direkte brændstofforbruget. Data fra Jiangsu Shineng & kedel OEM-referencer.

Horisontal søjleanalyse: Den chart illustrates the heat recovery capability of different luftforvarmer kedel konfigurationer. En kedel uden luftforvarmer genvinder nul spildvarme fra røggas. Rørformet Kina røggas luftforvarmer designs genvinder 55-70% af tilgængelig varme, hvilket reducerer røggastemperaturen med 130-170°C. Regenerative luftforvarmere opnår 70-85% genvinding, hvilket sænker udstødningstemperaturerne yderligere til 90-120°C. For et 200 MW kulfyret kraftværk, opgradering fra et rørformet til regenerativt luftforvarmer i kedel øger den genvundne termiske effekt med cirka 3,2 MW, hvilket sparer 8.200 tons kul årligt. Imidlertid har regenerative enheder højere luftlækage (5-12%), hvilket en smule opvejer effektivitetsgevinster. Som erfaren producent af kedelluftforvarmer Jiangsu Shineng hjælper kunder med at vælge den optimale type baseret på brændstoftype, kedelstørrelse og vedligeholdelsesevner. Til biomasse- og affald-til-energi-kedler foretrækkes rørformede designs på grund af lavere tilsmudsningsfølsomhed.

3. Forøgelse af kedeleffektivitet vs. forvarmetemperatur for forbrændingsluft

Den relationship between air preheat temperature and boiler efficiency is well established. The line chart below shows efficiency gain relative to cold air operation (25°C baseline) for a typical industrial water-tube boiler firing natural gas.

Forøgelse af kedeleffektivitet vs. forvarmetemperatur for forbrændingsluft 50°C 150°C 250°C 300°C Forøgelse af kedeleffektivitet (% point) Forbrændingsluftens forvarmningstemperatur (°C) 4,8 % ved 200°C 7,2 % ved 300°C

Linjegraffortolkning: Den curve shows that increasing combustion air temperature yields nearly linear efficiency gains for typical luftforvarmer kedel systemer. Forvarmning af luft fra 25°C til 150°C forbedrer kedlens effektivitet med omkring 4,1 procentpoint. Ved 200°C (almindelig for rørformet Kina luftforvarmer designs), når effektivitetsgevinsten 4,8 %. Regenerativ leverandør af luftforvarmer systemer, der opnår 280-300°C forvarmning, giver en gevinst på 6,8-7,2 procentpoint. For en 50 t/t dampkedel, der kører 8.000 timer/år, sparer hver 1 % effektivitetsforøgelse cirka 1.200 tons kulækvivalent. Derfor er en gevinst på 7 % ved at installere en luftforvarmer i kedel reducerer de årlige brændstofomkostninger med over $350.000 (baseret på $80/ton kul). Kurven viser også faldende afkast over 320°C på grund af højere stabeltemperaturer, der kræves for at undgå syrekondensation. Jiangsu Shineng optimerer forvarmningsniveauer baseret på brændstofs svovlindhold for at forhindre korrosion i den kolde ende.

4. Brændstofbesparelser ved kedelkapacitet – Indvirkning på installation af luftforvarmer

Som en producent af kedelluftforvarmer , Jiangsu Shineng leverer data om brændstofbesparelser på tværs af forskellige kedelstørrelser. Søjlediagrammet viser årlige kulbesparelser (tons/år) opnået ved at installere et højeffektivt rør Kina røggas luftforvarmer (forudsat 200°C forvarmning, 8.000 driftstimer).

Årlige kulbesparelser fra luftforvarmer i kedel (tons/år) 2.800 20 t/t 6.400 50 t/t 12.600 100 t/t 21.500 200 t/t Besparelser baseret på 5,5 % effektivitetsforøgelse, 8.000 timer/år, kul HHV 25 MJ/kg

Indsigt i kolonnediagrammer: Installation af en luftforvarmer kedel systemet giver betydelige brændstofbesparelser proportionalt med kedelkapaciteten. En industrikedel på 20 ton i timen (t/t) sparer 2.800 tons kul årligt. Mellemstore 50 t/t enheder (almindelig i procesdampapplikationer) sparer 6.400 tons/år. Store forsyningskedler med 100 t/t sparer 12.600 tons årligt, mens 200 t/t kraftværkskedler sparer 21.500 tons kul om året. Til nuværende kulpriser (ca. $120/ton) er en 200 t/t kedel eftermonteret med en Kina luftforvarmer opnår årlige besparelser på 2,58 millioner dollars. Tilbagebetalingsperioden for en leverandør af luftforvarmer installationen varierer typisk fra 8 til 18 måneder, afhængig af kedeludnyttelsen. Derudover falder CO₂-emissionerne med cirka 2,7 ton pr. ton sparet kul, hvilket betyder, at en 200 t/t kedel reducerer udledningen med 58.000 tons CO₂ årligt - svarende til at plante 950.000 træer. Jiangsu Shineng's producent af kedelluftforvarmer designs inkorporerer korrosionsbestandige materialer (emalje eller rustfrit stål) til brændstoffer med højt svovlindhold.

5. Tekniske fordele - Kedel med luftforvarmer vs. uden

Den radar chart compares five performance indicators for a boiler equipped with an luftforvarmer i en kedel versus en basiskedel uden forvarme. Data fra 50 industrianlæg.

Med luftforvarmer Uden luftforvarmer Kedel effektivitet Brændstof omkostninger CO₂-udledning Flamme stabilitet Korrosionsrisiko

Radarkortvurdering: Den blue polygon (boiler with Kina røggas luftforvarmer ) viser klare fordele på tværs af alle metrics. Kedeleffektiviteten forbedres fra 5/10 til 9/10. Brændstofomkostningerne er væsentligt lavere (8/10 vs 3/10). CO₂-emissioner pr. dampenhed reduceres med 35-40 % (9/10 vs. 4/10). Flammestabiliteten forbedres dramatisk med forvarmet luft, især for lavkvalitetsbrændstoffer (8/10 mod 4/10). Der er dog en moderat afvejning: korrosionsrisikoen i den kolde ende (luftforvarmerens udgang) stiger en smule (7/10 vs 6/10), når røggastemperaturen falder under syredugpunktet. Som specialiseret leverandør af luftforvarmer , Jiangsu Shineng mindsker denne risiko gennem korrosionsbestandige materialer (cortenstål, emaljebelægning eller rustfrit stål) og holder røggasudgangstemperaturen over 120°C for brændstoffer med op til 1 % svovl. For biomasse og ren naturgas er udgangstemperaturer så lave som 90°C mulige, hvilket maksimerer effektiviteten. Samlet set luftforvarmer i kedel giver overbevisende nettofordele for stort set alle industri- og forsyningsapplikationer.

6. Hvorfor vælge Jiangsu Shineng som producent af din kedelluftforvarmer

  • Dokumenteret ekspertise: Siden 2005 har Jiangsu Shineng leveret over 320 luftforvarmer kedel systemer til kulkemi, metallurgi, elproduktion og syntetiske ammoniakanlæg.
  • Custom engineering: Rørformede, ribbede rør og regenererende designs tilgængelige. Størrelser fra 10 t/t til 2.000 t/t kedelkapacitet.
  • Korrosionsløsninger: Emaljebelagte rør, rustfrit stål (304/316L) og nikkelbaserede legeringer til brændstoffer med højt svovlindhold eller højt klorindhold.
  • Egen produktion: Udvikling af varmerør, nikkellodning og fremstilling af trykbeholdere under ét tag sikrer kvalitetskontrol.
  • Globale referencer: Eksporteres til Sydøstasien, Mellemøsten, Afrika og Sydamerika. Alle enheder ASME-, GB- eller PED-certificerede.

Jiangsu Shineng's Kina luftforvarmer systemer er designet til minimal vedligeholdelse og maksimal oppetid. Vores rørformede forvarmere har spiralformet ribbede rør, der øger varmeoverførselsoverfladen med 300-500%, mens de modstår sodophobning. Ydeevnetest på stedet viser konsekvent røggasudløbstemperaturer inden for ±8°C fra designværdierne.

7. Ofte stillede spørgsmål om luftforvarmere i kedler

Q1: Hvad er den typiske røggasudgangstemperatur med en luftforvarmer?

For en korrekt designet luftforvarmer kedel system, røggas udgangstemperatur spænder fra 120°C til 160°C for kulfyrede kedler (for at undgå syredugpunktskorrosion) og 90-120°C for naturgasfyrede enheder. Uden en luftforvarmer er udgangstemperaturerne typisk 250-350°C, hvilket repræsenterer betydeligt spildt energi.

Q2: Hvor ofte skal en luftforvarmer renses?

Vedligeholdelsesintervaller afhænger af brændstoftype. For naturgas kan det være nødvendigt at rense hver 2-3 år . Til kul eller biomasse (højere askeindhold) anbefales sodblæsningssystemer ugentligt eller dagligt. Jiangsu Shineng som en producent af kedelluftforvarmer leverer integrerede sodblæsere (damp eller trykluft), der holder varmeoverførende overflader rene, hvilket forlænger driftsperioderne mellem manuelle inspektioner.

Q3: Kan en luftforvarmer eftermonteres på en eksisterende kedel?

Ja. Eftermontering af en luftforvarmer i kedel til et eksisterende system er en almindelig energibesparende opgradering. Jiangsu Shineng udfører vurderinger på stedet, røggasanalyse og strukturel integrationsteknik. Typisk eftermontering kræver 2-4 uger under et planlagt kedeludfald. Tilbagebetalingstiden for de fleste industrikedler er 12 til 24 måneder , hvilket gør det til en af de mest omkostningseffektive energieffektivitetstiltag, der findes.
