1. Hvad er en metallurgi spildvarmekedel

A Metallurgi spildvarmekedel (Metallurgi WHB) er en højeffektiv varmeveksleranordning designet til at genvinde spildvarme fra højtemperatur røggas genereret i metallurgiske processer såsom sintring, konvertere, elektriske ovne og flash-smeltning. Disse røggasser spænder typisk fra 800°C til 1100°C . WHB overfører varme fra røggassen til vog eller et organisk medium og producerer mættet eller overophedet damp til elproduktion eller anlægsopvarmning. Ifølge Retningslinjer for ressourceudnyttelse af industriaffaldsvarme , spildvarmeressourcer i den metallurgiske industri udgør ca 15 % til 30 % af det samlede energiforbrug, og et spildvarmefyr effektivt kan genvinde 45 % til 65 % af den termiske energi. I modsætning til konventionelle industrikedler kræver metallurgi WHB specielle designs for at modstå korrosion, forhindre askeophobning og kompensere for termisk udvidelse.

Som en effektiv varmegenvindingskedel , Metallurgy WHB anvender typisk lodrette eller vogrette layouter udstyret med en damptromle, aflufter og askebeholdere. Fordi røggassen indeholder høje støvbelastninger, er online-sodblæsningssystemer (såsom soniske eller stødbølgesodblæsere) afgørende for at forhindre askebegroning. Førende fabrikanter af trykbeholdere ligesom Jiangsu Shineng Chemical Equipment Co., Ltd. har udviklet sig med succes Metallurgi spildvarmekedel serie produkter velegnet til miljøer med meget støv.

2. Hvordan virker en metallurgi spildvarmekedel

Metallurgi WHB opererer på indirekte varmeveksling og faseskiftende varmeoverførsel. Højtemperatur røggas strømmer sekventielt gennem overheder, fordamper og economizer , afkøling fra 900°C ned til omkring 180°C før udledning. Fødevoget forvarmes i economizeren og kommer ind i damptromlen, hvor det absorberer varme i fordamperen for at generere mættet damp. Dampen passerer derefter gennem overhederen for at producere overophedet damp kl 400°C~450°C og 3,82MPa~5,3MPa . Ifølge Industriel kedel termisk ydeevne testkode Den typiske termiske effektivitet i spildvarmekedel når 78% ~ 86%, langt højere end konventionelle gasfyrede kedler. Linjediagrammet nedenfor illustrerer røggastemperaturfaldet langs kedlens strømningsvej.

Linjediagrammet viser tydeligt røggastemperaturreduktionsvejen fra indløb til udløb. Den oprindelige 900°C-gas afkøles skarpt til 620°C efter overhedningen, derefter til 350°C gennem fordamperen og til sidst til ca. 180°C, der forlader economizeren. Det samlede temperaturfald er så højt som 720°C, hvilket indikerer, at WHB'en fanger omkring 80% af den fornuftige varme. Baseret på termodynamikkens første lov sparer hvert ton produceret damp omkring 78 kg stogardkulækvivalent. En enkelt 150 t/t metallurgi WHB kan spare omkring 24.000 tons kulækvivalent årligt, hvilket reducerer CO₂-emissionerne med cirka 63.000 tons.

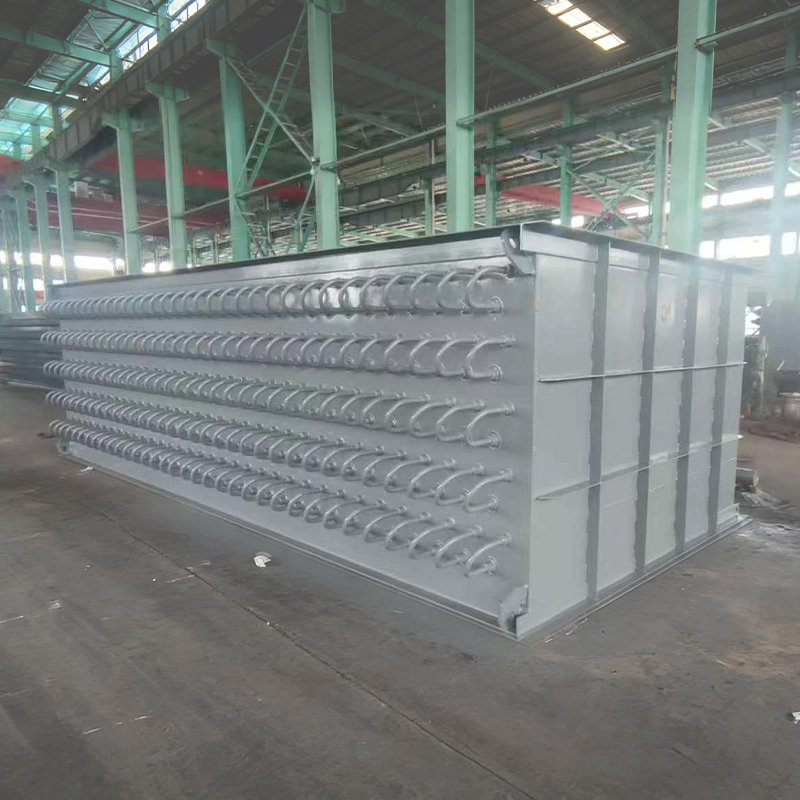

Jiangsu Shineng Chemical Equipment Co., Ltd. , en professionel China Industrial WHB and højtryksbeholder fabrikken, anvender nikkelbaseret loddeteknologi til varmevekslingsrør og samlerør, hvilket i høj grad forbedrer korrosionsbestandigheden ved høje temperaturer. Virksomheden er selvudviklet Røggas WHB løser udfordringerne med fluktuerende røggasstrøm og højt støvindhold i metallurgiske anlæg, hvilket sikrer en stabil dampproduktion. Som en pålidelig producenter af kemiske reaktorer and fabrikanter af lagertanke , Shineng leverer fuld-kæde udstyr fra spildvarmegenvinding til bulk kemikalieopbevaringstanke for globale kunder.

3. Ydeevnefordele & teknisk-økonomisk sammenligning

Sammenlignet med konventionelle brændstoffyrede kedler producerer metallurgiske spildvarmekedler damp uden brændstofomkostninger. Følgende tabel viser driftsdata fra et faktisk 2-millioner tons stålværk. Med en effektiv Varmegenvindingssystem , opnåede anlægget yderligere elproduktion. Søjlediagrammet nedenfor sammenligner visuelt varmetabsforskelle mellem konventionel stråling og et system udstyret med en WHB.

4. Ofte stillede spørgsmål (Q&A)

1. Q1: Har metallurgisk spildvarmekedlen krav til røggasstøvindhold? Metallurgi WHB'er kan håndtere støvkoncentrationer op til 100 g/Nm³, men de skal være udstyret med stødbølge eller mekaniske sodblæsningssystemer . Ifølge driftsrapporter reducerer WHB'er fremstillet af Jiangsu Shineng askeaflejringshastigheden med 45% under høje støvforhold, hvilket sikrer langsigtet effektiv varmeoverførsel.
2. Q2: Hvilke damptrykniveauer kan sådanne kedler opnå? Typisk er metallurgiske spildvarmekedler designet til mellem-lavtryk (1,6 MPa til 3,82 MPa) og underhøjt tryk (5,3 MPa). Til store flashovne, en højtryksbeholder design kan nå op til 9,8 MPa, i stand til at drive turbinegeneratorer, med strømproduktion på 35~45 kWh pr. ton stål.
3. Spørgsmål 3: Hvordan vælger man en pålidelig leverandør af metallurgi-affaldsvarmekedel? Vurder leverandørens trykbeholdervirksomheder kvalifikationer, track record under lignende driftsforhold og eftersalgsservice. Grundlagt i 2005, Jiangsu Shineng Chemical Equipment Co., Ltd. har klasse A kedelkomponenter og trykbeholdere fremstillingslicenser med eksportprodukter, der opfylder ASME-standarder. Deres Industriel lagertank og varmegenvindingsudstyr har tjent mere end 40 virksomheder verden over.

Virksomhedsintroduktion: Jiangsu Shineng Chemical Equipment Co., Ltd. er en førende leverandører af kemikalietanke and højtryksbeholder factory i Kina. Virksomheden, der blev grundlagt i 2005, har specialiseret sig i forskning og udvikling og fremstilling af røggasaffaldsvarmegenvindingssystemer og kemisk udstyr, med komplette interne kapaciteter fra udvikling af varmerør og nikkelbaseret lodning til fremstilling af trykbeholdere. Vores produkter er meget udbredt i kulkemi-, metallurgi-, elproduktions- og syntetisk ammoniakindustrier og er blevet eksporteret til oversøiske markeder. Shineng er også en berømt industriel kemisk reaktor and bulk kemikalieopbevaringstanke producent, der leverer sikre og energieffektive løsninger til globale industrielle kunder.

Referencer: Metallurgisk industri Spildvarmegenvinding Teknisk specifikation YB/T 4259-2018 ; Industriel kedel termisk ydeevne testkode GB/T 10180 ; og China Metallurgical Society "Rapport om Metallurgical Solid Waste & Waste Heat Resource Utilization" 2023-udgave.
