Støvsamler af cyklon Custom
Hjem / Produkter / Støvsamler af cyklon
Støvsamler af cyklon

Støvsamler af cyklon

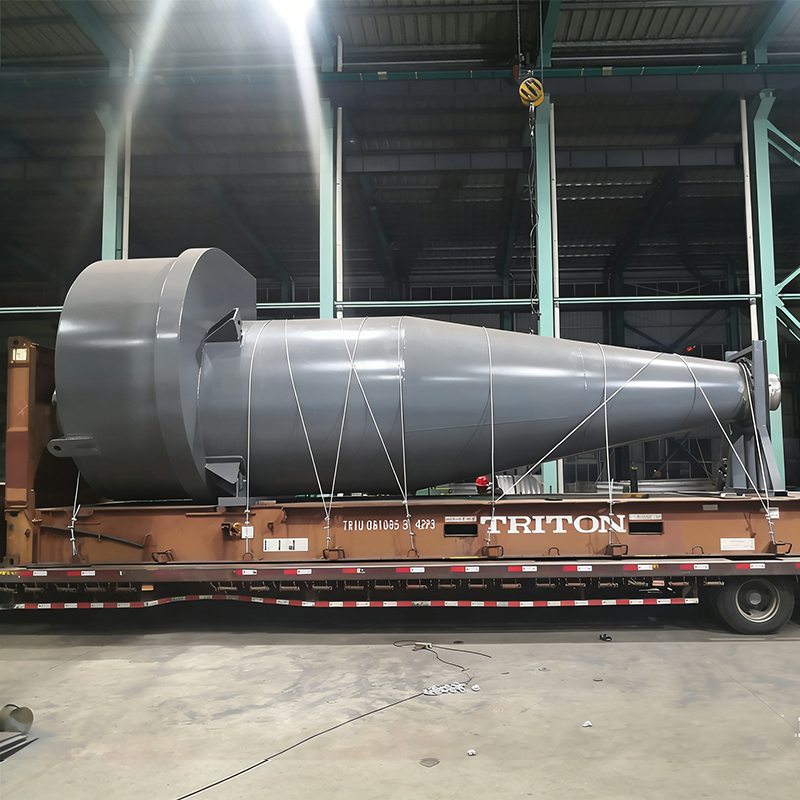

Cyclone Dust Collector er en mekanisk støvopsamlingsanordning, der udnytter centrifugalkraften til gas-faststof-separation. Når en støvfyldt luftstrøm tangentielt kommer ind i apparatet med en hastighed på 15-25 m/s, roterer den, hvilket medfører, at støvpartikler med en massefylde, der er større end gassen, kastes mod væggen under centrifugalkraft og falder ned i bundtragten, hvorved støvet adskilles fra luftstrømmen. Sammenlignet med støvopsamlere og patronstøvsamlere, som er afhængige af filtermedier til opfangning, er Cyclone Dust Collector primært designet til forbehandling af støv med større partikelstørrelser (typisk opfanger støvpartikler større end 5μm) eller højere koncentrationer. Dens enklere struktur eliminerer behovet for hyppige udskiftninger af filtermedier, hvilket resulterer i betydelige fordele i initialinvestering og drifts-/vedligeholdelsesomkostninger. Dette udstyr fungerer stabilt ved håndtering af højtemperatur- og højbelastningsstøv med en støvfjernelseseffektivitet generelt mellem 80 % og 98 % og et modstandstab på ca. 580 til 1960 Pascal. Det er almindeligt anvendt i højkoncentreret støvforfjernelse og materialegenvindingsprocesser i industrier som byggematerialer, kemikalier og metallurgi. Cyklonstøvsamlere har ingen bevægelige dele og kan være lavet af materialer som kulstofstål eller rustfrit stål, hvilket gør dem holdbare og velegnede til en lang række driftsforhold. Men på grund af deres begrænsede effektivitet til at opfange fint støv, bruges de ofte i serie med andre højeffektive støvopsamlere for at forbedre den samlede renseeffekt.

Kontakt os
  • Funktioner
  • Besked
Funktioner

Kernefunktioner
Strukturelle egenskaber: Enkel struktur, typisk bestående af et indløbsrør, et udløbsrør, et cylindrisk legeme, et konisk legeme og en støvbeholder. Der er ingen bevægelige dele internt, og dens funktion afhænger ikke af filtermediet.
Ydeevnefunktioner: Klassificeret som en middeleffektiv støvopsamler, er dens støvfjernelseseffektivitet for støvpartikler større end 5μm typisk mellem 70% og 98%, især velegnet til at opfange tørt, ikke-fibrøst partikelstøv. Dens tryktab er generelt kontrolleret mellem 500 og 2000 Pascal.
Materialer og holdbarhed: Kan fremstilles ved hjælp af materialer som kulstofstål og rustfrit stål, der er i stand til at modstå høje temperaturer (nogle modeller op til 1000℃) og højtryksdriftsforhold.



Hovedapplikationer:
Almindeligvis brugt som en forbehandlingsanordning til at fange høje koncentrationer af store partikelstøv, hvilket effektivt reducerer belastningen på efterfølgende højeffektivt støvfjernelsesudstyr. Også velegnet til materialegenvinding og andre scenarier.
Hovedanvendelsesområder:
Tung industriel støvforbehandling: Anvendes til forstøvfjernelse af højtemperatur-røggas i industrier som stål, cement og kraft, såsom adskillelse af grove partikler i kedelaftræk og roterovnsudtag.
Materialegenvinding og pneumatisk transport: Anvendes i kemisk, fødevare- og farmaceutisk produktion til at genvinde værdifulde råmaterialer, hvilket opnår tør opsamling, når det integreres med pneumatiske transportsystemer.
Træbearbejdning og bearbejdning: Behandler støv med store partikler fra træ- og metalslibning, såsom en forudskiller i et centralt støvopsamlingssystem i træbearbejdningsværksteder.
Eksplosionssikre og specielle miljøer: Har et antistatisk design til eksplosivt støv (såsom aluminiumspulver og kulpulver), der opfylder kravene til renrum.





Relaterede produkter
Om
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China industrial cyclone dust collector manufacturer and cyclone collector supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Hædersbevis
  • Certificering af ledelsessystem for arbejdsmiljø og sikkerhed
  • Certificering af miljøledelsessystem
  • Certificering af kvalitetsstyringssystem
  • Certificering
  • Autorisationsbevis
  • Produktionslicens for Special Equipment People's Republic of China
  • Produktionslicens for Special Equipment People's Republic of China
  • Certificering
  • Certificering
Nyheder
Branchekendskab

Støvsamler af cyklon (også kaldet cyklonsamler eller industriel cyklon støvsamler ) er en meget brugt mekanisk separationsanordning, der fjerner partikler fra gasstrømme ved hjælp af centrifugalkraft. I modsætning til filterbaserede systemer, en Kina cyklon støvsamler har ingen bevægelige dele eller filterposer, hvilket gør den yderst pålidelig til anvendelser med høj temperatur og slibende støv. Jiangsu Shineng Kemisk Equipment Co., Ltd. — Som Kinas producent af røggasgenvindingsenheder og spildvarmegenvindingssystemfirma, Jiangsu Shineng Chemical Equipment Co., Ltd, grundlagt i 2005, har virksomheden specialiseret sig i forskning og udvikling og fremstilling af røggasaffaldsvarmegenvindingssystemer og kemisk udstyr, der besidder omfattende interne kapaciteter, der spænder fra varmerørsudvikling og nikkelbaseret lodning af stof. Vores produkter er meget udbredt i kulkemi-, metallurgi-, elproduktions- og syntetisk ammoniakindustrier og er blevet eksporteret til oversøiske markeder. Den samme tekniske fortræffelighed omfatter vores Kinas mekaniske støvopsamler løsninger til forfiltrering og reduktion af støvbelastning.

Typisk, a cyklon støvsuger opnår indsamlingseffektivitet af 85 % til 95 % for partikler større end 10 mikron, og op til 98 % for partikler >30 mikron. Den fungerer som en støv stedfortræder cyklon i mange anlæg, der beskytter nedstrøms posehuse eller scrubbere. Alene de globale cement- og metallurgisektorer bruger over 300.000 cyklonenheder og genvinder årligt millioner af tons værdifuldt støv (EPA teknisk gennemgang 2024).

1. Hvordan virker en cyklonstøvsamler? (operationel mekanisme)

A industriel cyklon støvsamler konverterer indløbsgashastigheden til en højhastighedsspiralhvirvel. Gas kommer ind tangentielt i toppen (indløbshastighed typisk 15-25 m/s), hvilket skaber en dobbelt hvirvel: ydre nedadgående helix tvinger støv mod væggen, mens indre opadgående helix forlader ren gas. Centrifugalaccelerationen ligger mellem 500 til 2000 G , hvilket får partikler til at støde på den koniske væg og glide ind i støvbeholderen.

For et standard Stairmand højeffektivt design er skærediameteren (d50) – partikelstørrelse opsamlet ved 50 % effektivitet – ca. 4-6 mikron ved trykfald på 1,0-1,5 kPa. Ved at optimere indløbsdimensioner og keglængde, Cyclone Dust Collector Leverandør Jiangsu Shineng producerer brugerdefinerede enheder, der reducerer partikelemissioner til under 50 mg/Nm³ til kemisk forrensning af kul. Data fra en metallurgisk installation i 2025 viste fjernelse af 92 % af fine jernmalm (størrelsesområde 8-50 µm) før spildvarmekedel.

2. Effektivitetssammenligning efter partikelstørrelse (nøgleydelsesdata)

Tabellen nedenfor opsummerer typisk fraktioneret effektivitet af en bedste cyklon støvopsamler i henhold til ASME PTC 31 standarder. For partikler under 5 mikron, en cyklonsamler kan tjene som forrenser; dog opnår parring med et baghouse en samlet effektivitet >99,9%.

Tabel 1: Cyklonfraktioneret adskillelseseffektivitet pr. partikeldiameter (gashastighed 18 m/s)
Partikelstørrelse (µm) Effektivitet (%) Typisk anvendelse
1-5 30-55 Fin flyveaske, sekundær samling
5-10 60-80 Cementstøv, træflis
10-30 85-94 Metallurgisk støv, kulfiner
>30 95-98 Sand, slibende spåner
Indsamlingseffektivitet efter partikelstørrelse (industriel cyklonstøvsamler) 5 µm 42% effektivitet 10 µm 70 % 20 µm 88 % 50 µm 97 % Baseret på test af højeffektiv cyklon (Stairmand-design) – Jiangsu Shineng referencedata 2024

Horisontal søjleanalyse: Ovenstående diagram illustrerer den stærke afhængighed af cyklon støvsamler effektivitet på partikeldiameter. For 5 mikron støv (typisk for fin metallurgisk røg) forbliver effektiviteten kun 42%, hvilket er grunden til en Kinas mekaniske støvopsamler alene kan have brug for polering af baghouse. Ved 10 mikron stiger effektiviteten til 70 %, hvilket krydser den typiske afskæring for præ-separation. Når de når 20 mikron støv stedfortræder cyklon opfanger 88% af materialet, hvilket reducerer nedstrømsbelastningen betydeligt. Ved 50 mikron (f.eks. grov aske eller sand), cyklon udtrækker opnår 97 %, hvilket gør det til en selvstændig løsning. Disse værdier kommer fra partikelstørrelsesfordelingstest udført i kulkemiske anlæg i Shanxi (2025). For optimale resultater, a bedste cyklon støvopsamler fra Jiangsu Shineng er specialdesignet omkring specifik støv PSD.

3. Trykfald vs. indløbshastighed (driftsoptimering)

En velkonstrueret industriel cyklon støvsamler balancerer indsamlingseffektivitet og energiforbrug. Følgende linjediagram viser trykfaldsudviklingen over en typisk cyklonsamler kroppen, når gashastigheden stiger. Data fra laboratorieskala valideret ved CFD-simulering (Journal of Aerosol Science, 2024).

Cyklontrykfald vs. indløbshastighed 10 m/s 14 m/s 18 m/s 22 m/s 25 m/s Trykfald (Pa) Indløbshastighed (m/s) 400 Pa 1650 Pa

Linjegraffortolkning: For en Kina cyklon støvsamler , øger indløbshastigheden fra 10 m/s til 25 m/s, øger trykfaldet fra 400 Pa til 1650 Pa – efter et kvadratisk forhold (ΔP ∝ v²). Den optimale driftszone for en cyklon støvsuger er typisk mellem 16 og 20 m/s, hvilket opnår en fjernelseseffektivitet på over 88 % for 10 mikron støv med moderat energistraf (800-1200 Pa). Under 12 m/s forekommer støvgenvinding, mens over 22 m/s erosion af keglen accelererer, og strømomkostningerne stiger kraftigt. Jiangsu Shineng's industriel cyklon støvsamler designs inkorporerer slidbestandige foringer til højhastigheds metallurgiske opgaver. For et gasflow på 50.000 m³/t reduceres ventilatorens strømforbrug ved at vælge 18 m/s i stedet for 24 m/s. 38 % samtidig med at 90 % opsamling af mellemstore partikler bevares.

4. Industriel anvendelse og reduktion af støvbelastning (data fra den virkelige verden)

Cyclone Dust Collector Leverandør Jiangsu Shineng betjener forskellige sektorer. Søjlediagrammet nedenfor sammenligner typisk støvindløbskoncentration vs. udløbskoncentration for fire store industrier, der bruger en korrekt størrelse Kinas mekaniske støvopsamler som forfilter.

Indløb vs udløbsstøvkoncentration efter industri (g/Nm³) 35 Cement 50 Stål 18 Strøm 28 Chemical 4.5 5.8 2.1 3.2 Mørke høje stænger: Indløbsstøvbelastning; lette nederste stænger: Udtag efter cyklon

Indsigt i kolonnediagrammer: Diagrammet kontrasterer rågasstøvbelastningen med renset gas efter en højeffektivitet støv stedfortræder cyklon . Ved stålfremstilling (EAF-afgas) kan indløbsstøvkoncentrationen nå 50 g/Nm³; en korrekt designet industriel cyklon støvsamler reducerer det til ~5,8 g/Nm³, hvilket repræsenterer 88,4 % massefjernelse . For cementovne er reduktionen fra 35 til 4,5 g/Nm³ (87 % effektiv). Kraftværker, der brænder pulveriseret kul, ser et indløb på 18 g/Nm³ falde til 2,1 g/Nm³ (virkningsgrad 88,3%). Sådanne præstationer beviser hvorfor bedste cyklon støvopsamler forbliver uundværlig til forbehandling. Ved at sænke støvbelastningen forlænger nedstrøms posefiltre deres levetid med op til 300 % (feltdata fra Jiangsu Shineng-installationen i Henan, 2025).

5. Cyclone Dust Collector vs. Alternative Technologies (Radar-sammenligning)

Radardiagrammet nedenfor evaluerer fire nøglekriterier: temperaturtolerance, vedligeholdelsesomkostninger, opsamlingseffektivitet for fint støv (2-5 µm) og kapitalomkostninger. Cyklon (blå) udmærker sig ved høj temperatur og lav vedligeholdelse.

Cyklon (høj temperatur) Baghouse (fint støv) Høj temp Vedligeholdelse Fine Dust Eff Kapitalomkostninger Enkelhed

Radarkortfortolkning: Radaren sammenligner en Kina cyklon støvsamler (blå polygon) mod et typisk posehus (rød stiplet). Den cyklonsamler scorer maksimalt (10/10) på højtemperaturtolerance (op til 450°C uden problemer) og 9/10 på lav vedligeholdelse, fordi der ikke kræves filterposer eller pulsstråler. Kapitalomkostningerne er væsentligt lavere (8/10). For finstøveffektivitet (2-5 µm) opnår cykloner kun 3/10, mens posehuse når 9/10. Men som en Kinas mekaniske støvopsamler brugt i forbindelse med et posehus reducerer det belastningen på dyre fine filtre, hvilket optimerer anlæggets samlede driftsomkostninger. I metallurgiske spildvarmesystemer, en cyklon støvsuger fra Jiangsu Shineng beskytter nedstrøms spildvarmekedlen mod slibende aske. Casestudie: et kobbersmelter i Yunnan installerede vores industriel cyklon støvsamler og reduceret den årlige vedligeholdelse af baghus med 43 %.

Derfor skal du vælge det rigtige Cyclone Dust Collector Leverandør sikrer optimal geometri (indløbshøjde, vortexfinderdiameter) til din PSD. Jiangsu Shineng kombinerer CFD-simulering med proprietær slidstærk foring til at levere bedste cyklon støvopsamler systemer til barske miljøer.

6. Vigtigste fordele ved Jiangsu Shineng Cyclone Dust Collector Solutions

  • Specialdesignet dimensioner pr. specifikke støvegenskaber og strømningshastigheder (500 til 300.000 m³/h).
  • Kraftig konstruktion med 6-12 mm slidstærk stålplade, levetid over 12 år.
  • Integration med spildvarmegenvindingssystemer – som producent af røggasgenvindingsenheder tilbyder vi kombineret cyklon WHB-løsning.
  • Dokumenteret eksport til oversøiske metallurgiske og energiprojekter (Indonesien, Kasakhstan, Chile).

Som erfaren Cyclone Dust Collector Leverandør , Jiangsu Shineng leverer fuld teknisk dokumentation, herunder effektivitetskurver, forudsigelser af trykfald og 3D-model. For hver Kinas mekaniske støvopsamler Forespørgsel udfører vi partikelstørrelsesanalyse for at garantere adskillelsesydelse, der opfylder lokale miljøstandarder (typisk 50 mg/Nm³ udtag til præ-afstøvning).

7. Ofte stillede spørgsmål om Cyclone Dust Collector

Q1: Hvad er den ideelle gashastighed for en industriel cyklonstøvsamler?

Optimal indløbshastighed for en cyklon støvsuger er 16-20 m/s. Under 12 m/s reducerer partikelgenindvinding effektiviteten; over 22 m/s øges erosion og trykfald dramatisk. Jiangsu Shineng designer hver enhed til en specifik hastighed baseret på støvslibeevne.

Q2: Kan en cyklonsamler håndtere klæbrigt eller fugtigt støv?

Standard Kina cyklon støvsamler er mindre effektiv til hygroskopisk eller klæbrigt støv på grund af vægopbygning. Men tilføjelse af en liner eller brug af en "tør cyklon" med termisk isolering forhindrer kondens. Ved høj fugtighed (>15 % RF) anbefaler vi en forvarmer eller et alternativt design.

Spørgsmål 3: Hvordan adskiller en støvassistentcyklon sig fra en almindelig cyklon?

"Støv stedfortræder cyklon" refererer typisk til en lille, højeffektiv klar plastik cyklon til værkstedsstøvsugere. Industrielle modparter fra Støvsamler af cyklon Supplier Jiangsu Shineng skalerer det samme centrifugalprincip for massivt flow med tykkere keglevinkler (12-15°). Begge deler ingen bevægelige dele, men industrielle versioner bruger tungt stål og opnår 95% for partikler >15 µm.

For enny further inquiry about bedste cyklon støvopsamler integration med spildvarmegenvinding eller kemisk proces, kontakt Jiangsu Shineng Chemical Equipment Co., Ltd. – din pålidelige partner siden 2005.
