Skal og rør varmeveksler Custom
Hjem / Produkter / Skal og rør varmeveksler
Skal og rør varmeveksler

Skal og rør varmeveksler

Shell and Tube Heat Exchanger er en typisk og universel industriel varmeveksler. Dens kernestruktur består af en stor skal (skalside), der huser rørbundtet og adskillige rør (rørside), der er indesluttet i skallen. To væsker ved forskellige temperaturer strømmer i henholdsvis skalsiden og rørsiden og udveksler varme effektivt gennem metalrørets vægge for at opnå formålet med opvarmning, afkøling eller kondensering.

Kontakt os
  • Funktioner
  • Besked
Funktioner

Funktioner:
Nøglefunktionerne ved denne enhed afspejles i dens strukturelle design: Robust struktur: Sammensat af en stor cylindrisk skal og et indvendigt tæt arrangeret rørbundt, kernekomponenter inklusive rørplader, bafler og endestykker, hvilket giver den ekstrem høj mekanisk styrke.
Materiale mangfoldighed: Skal- og rørbundtet kan fremstilles af forskellige materialer, såsom kulstofstål, rustfrit stål, messing, titanium og nikkelbaserede legeringer, for at passe til komplekse procesforhold, afhængigt af mediets korrosivitet, temperatur og trykkrav.
Fleksibel konfiguration: Varmeoverførselseffektivitet og trykfald kan optimeres og kontrolleres ved at justere skærmafstanden og skæreretningen, rørlængde og -diameter og strømningsveje i rørsiden og skalsiden (f.eks. single-pass, multi-pass).
Nem vedligeholdelse: Designet med fast rørplade eller flydende hoved gør det muligt at fjerne hele rørbundtet fra skallen til grundig inspektion, rengøring eller udskiftning af beskadigede rør, hvilket forlænger udstyrets levetid.







Relaterede produkter
Om
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China Skal og rør varmeveksler manufacturers and Skal og rør varmeveksler supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Hædersbevis
  • Certificering af ledelsessystem for arbejdsmiljø og sikkerhed
  • Certificering af miljøledelsessystem
  • Certificering af kvalitetsstyringssystem
  • Certificering
  • Autorisationsbevis
  • Produktionslicens for Special Equipment People's Republic of China
  • Produktionslicens for Special Equipment People's Republic of China
  • Certificering
  • Certificering
Nyheder
Branchekendskab

Hvad er en Skal og rør varmeveksler og hvordan virker det? A skal og rør varmeveksler er en meget brugt termisk enhed bestående af en cylindrisk trykbeholder (skal) indeholdende et bundt af rør. En væske strømmer inde i rørene (rørsiden), mens en anden væske strømmer rundt om rørene inde i skallen (skalsiden). Varmeoverførsler på tværs af rørvæggene, hvilket muliggør effektiv opvarmning, afkøling eller kondensering. Som en betroet Leverandør af industriel varmeveksler , Jiangsu Shineng Chemical Equipment Co., Ltd. giver højtydende designs. Som Kinas producent af røggasgenvindingsenheder og spildvarmegenvindingssystemfirma, Jiangsu Shineng Chemical Equipment Co., Ltd, grundlagt i 2005, har virksomheden specialiseret sig i forskning og udvikling og fremstilling af røggasaffaldsvarmegenvindingssystemer og kemisk udstyr, der besidder omfattende interne kapaciteter, der spænder fra varmerørsudvikling og nikkelbaseret stoflodning. Vores produkter er meget udbredt i kulkemi-, metallurgi-, elproduktions- og syntetisk ammoniakindustrier og er blevet eksporteret til oversøiske markeder. Vores Kina rør varmeveksler løsninger kombinerer robust konstruktion med tilpassede termiske designs.

Typisk, a fabrikanter af skal- og rørvarmevekslere design tilbyder overordnede varmeoverførselskoefficienter lige fra 150 til 1200 W/m²·K afhængig af væskeegenskaber og strømningsarrangement. Mere end 65 % af industriel varmeudveksling globalt (raffinering, petrokemi, el) er afhængig af denne teknologi (TEMA-standarder, 2024).

1. Hvordan fungerer en skal- og rørvarmeveksler? (Kernemekanisme)

Den skaltype varmeveksler fungerer baseret på temperaturgradient-drevet ledning og konvektion. Den varme væske (enten på skalsiden eller rørsiden) frigiver termisk energi, som krydser rørets vægtykkelse (typisk 1,2-3,5 mm), og absorberes af den kolde væske. Baffler inde i skallen leder væsken på skalsiden hen over rørbundtet flere gange, hvilket øger turbulens og varmeoverførselskoefficient med 40-60 % sammenlignet med et gennemsigtigt design. En fast rørplade rørplade varmeveksler bruges almindeligvis til ikke-ætsende rengøringstjenester, mens design med flydende hoved eller U-rør tillader termisk ekspansion. Til en typisk oliekølerapplikation (rørside: 85°C olie; skalside: 30°C kølevand), en veldesignet China Shell og Tube varmeveksler opnår en log middeltemperaturdifference (LMTD) korrektionsfaktor over 0,85, og udløbsolietemperaturen reduceres til 42°C med vandstrømningshastigheden 1,5 gange oliehastigheden.

A fabrikanter af rørvarmevekslere ligesom Jiangsu Shineng optimerer baffelafstanden (0,2 til 0,5 af skal-ID) og rørdelingen (1,25-1,5 × rørets OD) for at balancere varmeoverførsel og trykfald. Industridata (fra Tubular Exchanger Manufacturers Association) indikerer, at for et 2-pass shell og 4-pass tube arrangement kan den samlede effektivitet nå 75-85% for væske-væske opgaver.

2. Typiske designparametre for skal- og rørvarmevekslere

Den following table lists key design parameters used by skal og rør varmeveksler supplier Jiangsu Shineng til kemikalie- og energianvendelser. Disse værdier følger TEMA og ASME Sektion VIII retningslinjer.

Tabel 1: Typiske designområder for skal- og rørveksler (Jiangsu Shineng designdatabase 2025)
Parameter Typisk rækkevidde Enhed
Skaldiameter 150 – 2500 mm
Rørlængde 1,5 – 9,0 m
Rør OD (almindelig) 15.9, 19.05, 25.4 mm
Max designtryk 0,5 – 10,0 MPa
Design temperatur -30 til 550 °C
Samlet varmeoverførselskoefficient U (W/m²·K) for forskellige tjenester Vand-Vand 850 – 1200 Damp-vand 1000 – 1500 Olie-vand 150 – 400 Gas-Gas 30 – 100 Højere U betyder mere kompakt veksler. Data fra TEMA og Jiangsu Shineng intern reference

Horisontal søjlediagramanalyse: Den chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed skal og rør varmeveksler . Til vand-til-vand-opgaver varierer U typisk 850-1200 W/m²·K, hvilket gør sådanne vekslere kompakte. Damp, der kondenserer mod vand, giver meget høje U (1000-1500) på grund af faseændringsforbedring. Væske-til-væske applikationer som oliekøling (olie-vand) viser moderat U på 150-400; derfor kræves der mere overfladeareal. Gasformige tjenester opnår det laveste U (30-100), hvilket kræver større enheder. Som professionel Leverandør af industriel varmeveksler , Jiangsu Shineng optimerer baffeldesign og rørsidegennemføringer for at skubbe U-værdier mod den højere ende for hver kategori. For et petrokemisk anlæg, der behandler 80.000 kg/h råolie, reducerer en øget U fra 250 til 320 W/m²·K det nødvendige areal med 22 %, hvilket sparer materialeomkostninger og fodaftryk.

3. Temperaturprofil langs varmeveksleren (modstrøm vs. parallelstrøm)

A fabrikanter af rørvarmevekslere anbefaler typisk modstrømsarrangement, fordi det giver mere ensartet temperaturforskel. Linjediagrammet nedenfor viser temperatur vs. længde for en typisk modstrøm fabrikanter af skal- og rørvarmevekslere design (varm væske: 180°C til 85°C, kold væske: 30°C til 120°C).

Temperaturfordeling i modstrømsskal og rørveksler Varm væske (skalside) Kold væske (rørsiden) 0 % 100% længde 180°C 85°C 30°C 120°C

Linjegraffortolkning: I en modstrøm skaltype varmeveksler , den varme væske kommer ind ved 180°C og kommer ud ved 85°C, mens den kolde væske opvarmes fra 30°C til 120°C. Temperaturkurverne opretholder en næsten konstant drivkraft ΔT over hele længden, hvilket giver en log middeltemperaturforskel (LMTD) på omkring 46°C. For parallel strømning ville LMTD kun være 31°C, hvilket kræver 48% mere varmeoverførselsareal til den samme drift. Det er derfor skal og rør varmeveksler supplier Jiangsu Shineng anbefaler altid modstrøm, medmindre bekymringer om frost tilsiger noget andet. I et 4 MW varmegenvindingssystem til et syntetisk ammoniakanlæg reducerede anvendelse af modstrøm vs. parallel strømning rørbundtets længde fra 5,2 m til 3,7 m, hvilket direkte sænkede kapitalinvesteringer og trykfald med 18%.

4. Industrielle applikationer og varmeoverførselsydelse efter sektor

China Shell og Tube varmeveksler enheder tjener kritiske roller på tværs af brancher. Søjlediagrammet viser typiske varmeforbrugsområder for vores leverede rørplade varmeveksler i forskellige sektorer (data baseret på 2025 projektgennemgange).

Typisk varmebelastning (MW) pr. enhed – skal- og rørvarmeveksler 4.2 Petrochem 7.8 Power Gen 5.5 Metallurgi 3.0 Coal Chem Hver søjle repræsenterer en typisk enkelt enhed (designtryk 1,0-3,0 MPa)

Indsigt i kolonnediagrammer: Den bar heights illustrate typical thermal duties handled by one skal og rør varmeveksler i nøglebrancher. Kraftproduktionsenheder kræver ofte stor kapacitet (7,8 MW pr. veksler) på grund af høje krav til opvarmning af fødevand. Metallurgiske anlæg (stål, ikke-jern) rapporterer en gennemsnitlig afgift på 5,5 MW for røggasvarmegenvinding, før de går ind i sækkehuse. Petrokemiske krakkere arbejder med afgifter omkring 4,2 MW pr. veksler, mens kulkemikalier (methanol eller syntetisk ammoniak) generelt kræver 3,0 MW enheder. Jiangsu Shineng som førende Leverandør af industriel varmeveksler har leveret over 380 skal- og rørvekslere til disse sektorer. Til et 2024-projekt i Indre Mongoliet genvindede en enkelt skal-og-rør-affaldsvarmeveksler 4,8 MW, hvilket reducerede dampforbruget med 12.000 tons årligt, hvilket direkte forbedrede anlæggets CO2-fodaftryk.

5. Skal og rør Heat Exchanger – Performance Radar (versus Compact Alternativer)

Sammenlignet med plade- eller luftkølede vekslere er den skaltype varmeveksler tilbyder fordele inden for højtryks- og begroningstjenester. Radardiagrammet vurderer fire attributter for en typisk skal og rør varmeveksler manufacturers design.

Shell & Tube Pladeveksler (kompakt) Højtryksevne Begroningstolerance Nem vedligeholdelse Omkostninger pr. område Temperaturområde

Radarkortvurdering: Den blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Kina rør varmeveksler applikationer, metallurgiske og kul kemiske anlæg vælge skal og rør varmeveksler supplier Jiangsu Shineng på grund af robust kulstofstål eller rustfri stålkonstruktion. Over en 20-årig livscyklus kræver en velholdt skal- og rørenhed typisk kun to rørudskiftninger, mens en pladeenhed kan have brug for fem pakningseftersyn. Dette gør skal og rør til det foretrukne valg til snavsede højtemperaturstrømme.

6. Design og fremstillingsfunktioner af Jiangsu Shineng Shell og Tube Exchangers

  • Brugerdefineret rørlayout: Trekantet eller firkantet stigning, der optimerer varmeoverførsel versus rengøringsadgang.
  • Materialefleksibilitet: kulstofstål, rustfrit stål (304/316L), duplex, nikkellegeringer – velegnet til ætsende eller højtemperaturskalside.
  • Avancerede svejseprocedurer til rørplade varmeveksler sikring af lækagefri rør-til-rørplade-samlinger (ekspansions- og tætningssvejsning).
  • Egenskaber for varmerør og nikkellodning bruges også i spildvarmegenvindingssystemer, der integrerer vekslere med røggasenheder.
  • Alle enheder er hydrotestet ved 1,3× designtryk, med 100 % radiografisk test på kritiske sømme.

Jiangsu Shineng Chemical Equipment Co., Ltd. kombinerer mere end 300 skal- og rørvarmevekslerreferencer verden over. Vores China Shell og Tube varmeveksler produkter bruges i syntetisk ammoniak spildvarmegenvinding, metallurgisk ovnkøling og smøreoliekølere til kraftværker. Vi leverer også eftermontering og efterbehandling af eksisterende skaller, hvilket forlænger levetiden ud over 15 år.

7. Ofte stillede spørgsmål om skal- og rørvarmevekslere

Q1: Hvad er forskellen mellem U-rør og fast rørpladeskal og rørvarmeveksler?

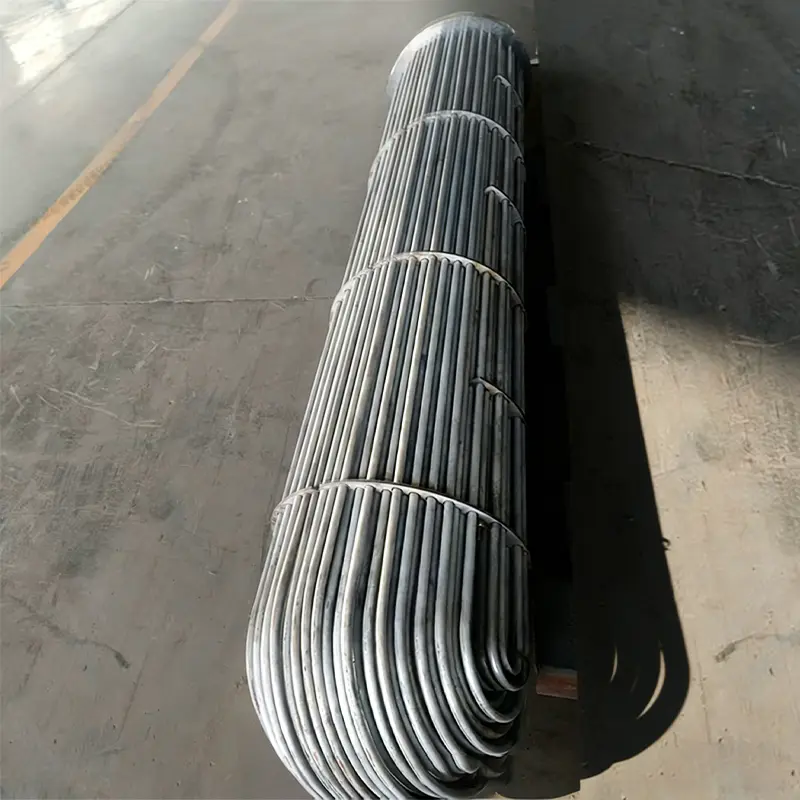

I en fast rørplade fabrikanter af rørvarmevekslere design er begge rørplader svejset til skallen, hvilket begrænser termisk udvidelse. U-rørbundter tillader fri udvidelse og lettere rengøring, men bøjningsområdet begrænser rengøringen. Jiangsu Shineng anbefaler U-rør til store temperaturforskelle (>100°C).

Q2: Hvordan bestemmer man, om en skal- og rørvarmeveksler er tilsmudset?

En velovervåget skaltype varmeveksler viser øget trykfald og nedsat udgangstemperatur for kold væske. Hvis den samlede U falder med 30 % fra designværdien, anbefales rengøring. Mekanisk rengøring (slangebørstning) eller kemisk cirkulation påføres baseret på aflejringstype.

Q3: Kan du bruge en skal- og rørvarmeveksler til gas-gas varmegenvinding?

Ja, men varmeoverførselskoefficienterne på gassiden er lave (30–100 W/m²·K). Forlængede overflader (finner på rør) bruges ofte. Som en Leverandør af industriel varmeveksler , Jiangsu Shineng leverer skal- og rørvekslere med ribber til varmegenvinding af røggas opstrøms for spildvarmekedler, hvilket opnår en effektivitet på op til 72%.
