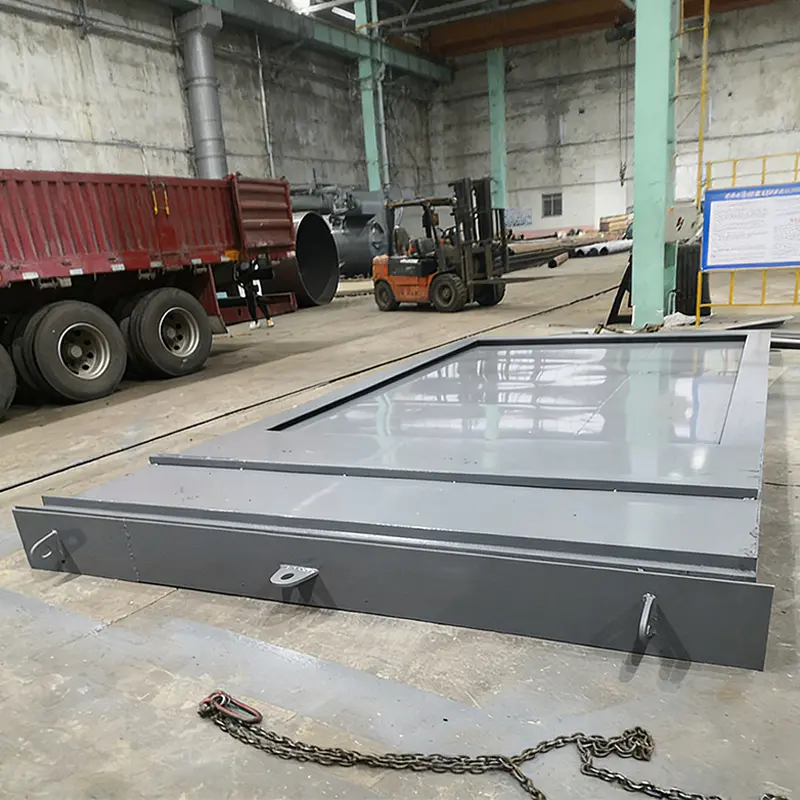

Den tredobbelte sammenkoblede hurtigvirkende portventil til koksovnsrøg er specielt designet til sikker og effektiv drift af røggassystemer i koksovne. Med respons på millisekundniveau og flerlags koblingskontrol adresserer den industriens smertepunkter ved langsom åbning og lukning af ventiler og modtagelighed for fejlbetjening, hvilket sikrer en stabil og kontrollerbar koksproduktionsproces.
En vandpyt under huset på en industrikedel er sjældent kun et VVS-problem. På en 60 t/t koksovns røggas-affaldsvarmekedel peger vand, der dukker op langs en kappesøm, normalt på en af tre ting: en mislykket rør-til-rørplade-svejsning, et fortyndet economizer-rør eller en grædende håndhulspak...
Read MoreKedelsikkerhedsaflastningsventil utæt: Det korte svar før detaljerne Hvis en kedelsikkerhedsventil er utæt, skal du behandle den som en defekt på trykgrænsen, ikke som en husholdningsgener. Ventilen er den sidste mekaniske barriere, der står mellem en tryktromle og en overtryksbegivenhed...
Read MoreHvorfor en kedel PRV lækker: Konklusionen først Klokken tre om morgenen breder en varm vandpyt sig ud over gulvet under en kedel, der kørte perfekt dagen før. Den naturlige reaktion er at antage, at ventilen er svigtet og bestille en udskiftning. Den reaktion er normalt forkert. En kedel...
Read MoreHvad er en hurtigvirkende portventil, og hvordan virker den? A hurtigvirkende skydeventil er en industriel sikkerheds- og proceskontrolenhed designet til at åbne eller lukke en flowpassage inden for millisekunder. I modsætning til stogard skydeventiler, der kræver flere omgange, er den hurtig skydeventil anvender pneumatiske, hydrauliske eller elektriske aktuatorer kombineret med en excentrisk forbindelsesmekanisme for at opnå fuld vandring på under et sekund. Den mest avancerede konfiguration er tredobbelt sammenkoblet skydeventil , som integrerer mekanisk kobling, elektrisk interlock og PLC-feedback for fejlsikker drift. Til koksovnsrøgapplikationer Kina hurtigvirkende portventil fra Jiangsu Shineng Kemisk Equipment Co., Ltd. leverer åbnings- og lukketider strengt under 1 sekund , langt over konventionel ventilrespons på 3-5 sekunder. Som Kinas producent af røggasgenvindingsenheder og spildvarmegenvindingssystemfirma, Jiangsu Shineng Chemical Equipment Co., Ltd, grundlagt i 2005, har virksomheden specialiseret sig i forskning og udvikling og fremstilling af røggasaffaldsvarmegenvindingssystemer og kemisk udstyr, der besidder omfattende interne kapaciteter, der spænder fra varmerørsudvikling og nikkelbaseret stoflodning. Vores produkter er meget udbredt i kulkemi-, metallurgi-, elproduktions- og syntetisk ammoniakindustrier og er blevet eksporteret til oversøiske markeder. Som en dedikeret hurtigvirkende skydeventil producent , Jiangsu Shineng har udviklet tredobbelt sammenkoblet hurtigvirkende skydeventil til koksovn specielt til høje temperaturer (800-1200°C) og barske metallurgiske miljøer.
Den globale koksovnsindustri rapporterer, at nødberedskabsfejl tegner sig for 32 % af uplanlagte nedlukninger. Et millisekund-niveau industriel skydeventil reducerer risikoeksponeringen med en faktor 5 sammenlignet med traditionelle ventiler. Denne artikel forklarer arbejdsprincipperne, ydeevnedata og industrielle fordele ved hurtigvirkende skydeventil .
Den hurtigvirkende skydeventil anvender et excentrisk swing-princip: portpladen bevæger sig vinkelret på strømningsretningen, men bruger en aktuator med håndtag til at forstærke drejningsmomentet, hvilket reducerer fuld slagtid. I den tredobbelt sammenkoblet skydeventil design, tre uafhængige kontrollag fungerer samtidigt: (1) mekanisk forbindelse – en direkte stangforbindelse, der sikrer, at porten fysisk når endestop inden for 0,8 sekunder; (2) elektrisk aflåsning – afbryder aktuatorstrømmen ved unormalt drejningsmoment; (3) PLC signal feedback – sender ventilposition i realtid til DCS-systemet, hvilket muliggør koordineret handling med gasopsamlings- og rensningsenheder. For en koksovn lågeventil vurderet til DN600 (24 tommer), den typiske aktiveringstid er 0,6-0,9 sekunder, tætningstrykket når 0,25 MPa, og lækagehastigheden er under 0,5 % af den nominelle kapacitet. Den Kina tredobbelt sammenkoblet portventil fra Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.
Når den er installeret i et koksovns aftrækssystem, modtager ventilen en "lukke"-kommando fra tryktransmittere eller gasdetektorer. PLC'en udløser samtidig aktuatoren og sender signaler til opstrøms blæsere og nedstrøms scrubbere, hvilket skaber en koordineret sikkerhedsafbrydelse. Feltdata fra en 2024-installation i Shanxi viser, at hurtig skydeventil reagerede på en pludselig trykstigning (fra -2 kPa til 8 kPa) på 0,72 sekunder, hvilket forhindrede tilbagestrømning af røggas og beskyttede batteriet mod termisk stød.
Den table below compares key metrics between a standard industrial gate valve and a tredobbelt sammenkoblet skydeventil designet til koksovnsaftræk. Data baseret på API 600 og JB/T 6900 standarder.
| Parameter | Konventionel portventil | Tredobbelt sammenkoblet hurtigvirkende ventil |
|---|---|---|
| Aktiveringstid (fuldt slag) | 3 – 8 sekunder | 0,5 – 0,95 sekunder |
| Tætningslækagerate (%) | 1,5 – 2,5 % | ≤ 0,5 % |
| Max temperaturmodstand | ≤ 550°C | 800 – 1200°C (ZG35Cr24Ni7SiN) |
| Styr redundans | Enkelt (manuel/elektrisk) | Triple interlock PLC feedback |
Horisontal søjleanalyse: Den chart highlights the dramatic reduction in actuation time achieved by the hurtigvirkende skydeventil sammenlignet med konventionelle industrielle skydeventiler. Traditionelle ventiler kræver 3 til 8 sekunder for fuld slaglængde på grund af flerdrejningshåndhjul eller langsomme elektriske aktuatorer. I modsætning hertil tredobbelt sammenkoblet skydeventil fra Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the hurtig skydeventil begrænsede frigivelsen til under 80 m³. Denne forestilling er derfor metallurgisk portventil specifikationer giver nu mandat til aktivering på sekundet for nye koksovnsprojekter.
For høj temperatur skydeventil anvendelser såsom koksovnsrøggasser (800-1200°C), forseglingsintegriteten falder med temperaturen, hvis der anvendes ukorrekte materialer. Linjediagrammet nedenfor illustrerer lækagehastighedsudviklingen for to materialer: standard støbejern vs. ZG35Cr24Ni7SiN legering brugt af Kina hurtigvirkende portventil manufacturer Jiangsu Shineng.
Linjegraffortolkning: Den chart compares sealing performance of two materials under increasing temperatures. Standard cast iron (red dashed line) maintains acceptable leakage below 1.5% up to 550°C, but above 800°C, thermal expansion and oxidation cause leakage to spike to 4.5% at 1000°C. In contrast, the ZG35Cr24Ni7SiN high-temperature alloy used in Jiangsu Shineng’s tredobbelt sammenkoblet skydeventil holder lækage under 0,8% selv ved 1200°C, takket være dets høje krom- og nikkelindhold (24% Cr, 7% Ni), som danner et stabilt oxidlag. For en 100.000 m³/h koksovnsaftræk forhindrer reduktion af lækage fra 2,2% til 0,5% frigivelse af 1.360 m³/h af skadelige gasser, hvilket sikrer overholdelse af miljøemissionsgrænser (<50 mg/Nm³). Dette gør koksovn lågeventil det foretrukne valg til moderne integrerede stålværker.
Den industriel skydeventil i sin hurtigvirkende variant tjener kritiske roller på tværs af tunge industrier. Søjlediagrammet viser typisk implementeringsprocent af hurtig skydeventil enheder i forskellige processegmenter (baseret på Jiangsu Shineng-leverancer 2020-2025).
Indsigt i kolonnediagrammer: Den tredobbelt sammenkoblet skydeventil finder sit største marked inden for koksovnsbatterier (47% af installationerne), hvor sub-sekund respons er obligatorisk for sikkerheden under vendecyklusser (hvert 20.-30. minut). Kraftværker (23%) bruger hurtigvirkende skydeventils til røggasbypass og kedelisolering. Kemiske anlæg (18%) anvender disse ventiler i højtemperaturreaktorventiler. Almindelig metallurgi (12%) omfatter sintrings- og pelleteringsanlæg. For et typisk 4,3 meter koksovnsbatteri med 55 aftræk, erstatter konventionelle ventiler med Kina hurtigvirkende portventil reducerer det årlige gasudslip med 6,2 millioner kubikmeter, hvilket direkte sænker emissionerne af flygtige organiske forbindelser. Som en dedikeret industriel skydeventil manufacturer , Jiangsu Shineng har leveret over 380 triple interlinked enheder siden 2018, med nul feltfejl i nødstop.
Sammenlignet med standard procesventiler hurtigvirkende skydeventil med triple interlock giver overlegen sikkerhed og driftssikkerhed. Radardiagrammet evaluerer fem attributter for Jiangsu Shineng's koksovn lågeventil design.
Radarkortvurdering: Den blue polygon (triple interlinked hurtig skydeventil ) scorer markant højere på tværs af alle kritiske metrics. Responshastigheden opnår 9,5/10 på grund af millisekund aktivering. Redundans og sikkerhed (10/10) er uovertruffen - den tredobbelte interlock (mekanisk elektrisk PLC) forhindrer enkeltpunktsfejl. Holdbarhed ved høje temperaturer når 9/10 takket være ZG35Cr24Ni7SiN-legering og hårde forseglingsoverflader. Lækagekontrol er vurderet til 8,5/10 med ≤0,5 % lækageprocent. Vedligeholdelsesletheden er også forbedret (7,5/10), fordi det excentriske design reducerer driftsmomentet, og ventilhuset har ingen komplekse indre hulrum. I modsætning hertil viser den konventionelle skydeventil (rød stiplet) lave scores i responshastighed (2/10) og sikkerhedsredundans (3/10). For en kraftig skydeventil Anvendelse i koksovnsreverseringssystemer reducerer det tredobbelte sammenkoblede design operatørindgreb med 70 % og eliminerer fejlbetjeningsulykker. Det er derfor Jiangsu Shineng's metallurgisk portventil manufacturer legitimationsoplysninger anerkendes af store stålkoncerner.
Som ledende hurtigvirkende skydeventil producent and tredobbelt sammenkoblet skydeventil supplier , Jiangsu Shineng leverer tilpassede løsninger til højtemperatur- og højcyklusapplikationer. Vores ventiler er certificeret i henhold til ISO 9001, API 600 og JB/T 6900. Typisk levetid overstiger 50.000 cyklusser uden forringelse af ydeevnen.
For størrelserne DN300 til DN800 (12-32 tommer), hurtigvirkende skydeventil opnår fuldt slag ind 0,5 til 0,95 sekunder . Jiangsu Shineng's tredobbelt sammenkoblet skydeventil for koksovn kan røgkanalen nå så lavt som 0,62 sekunder ved hjælp af en pneumatisk fjeder-retur-aktuator. Dette er betydeligt hurtigere end standard elektriske skydeventiler (3-8 sekunder).
Ja. Den industriel skydeventil Designet inkluderer et håndhjul med manuel overstyring. I tilfælde af strøm- eller pneumatisk fejl, kan en operatør lukke ventilen inden for 5-10 sekunder (afhængig af størrelse). Det tredobbelte interlock-system har dog bevist 99,9% pålidelighed, hvilket gør manuel brug sjælden.
Periodisk vedligeholdelse (hver 6.-12. måned) omfatter kontrol af tætningsoverfladeslid, smøring af spindelgevind og test af aktuatorens responstid. Det hårde legerede overtræk sikrer op til 3 års kontinuerlig drift i 1000°C røggas uden renovering. Som en metallurgisk portventil manufacturer , Jiangsu Shineng leverer fjerndiagnostik og on-site service til kritiske installationer.
For yderligere tekniske specifikationer eller en tilpasset leverandør af specialtilpassede portventiler løsning til din koksovn eller industrielle proces, kontakt Jiangsu Shineng Chemical Equipment Co., Ltd.
